30А-192
30А-192 – двухполосный громкоговоритель, использовался в комплексах кинотеатральной звуковоспроизводящей универсальной аппаратуры типа КЗВП-30 и других. Предназначен для работы в передвижных киноустановках [1]. В громкоговорителях использовались головки типа 4А-44 и 1А-22 [1]. Основные характеристики из [1] приведены в таблице.
| Типы головок | 4А-44, 1А-22 |
| Тип оформления | Обратный рупор (НЧ), рупор (ВЧ) |
| Паспортная мощность, Вт | 12 1) |
| Сопротивление, Ом | 16 |
| Диапазон воспроизводимых частот при неравномерности ЧХ не более 14 дБ, Гц | 125-12500 |
| Размер, мм | 640х295х640 |
| Масса, кг | 30 |

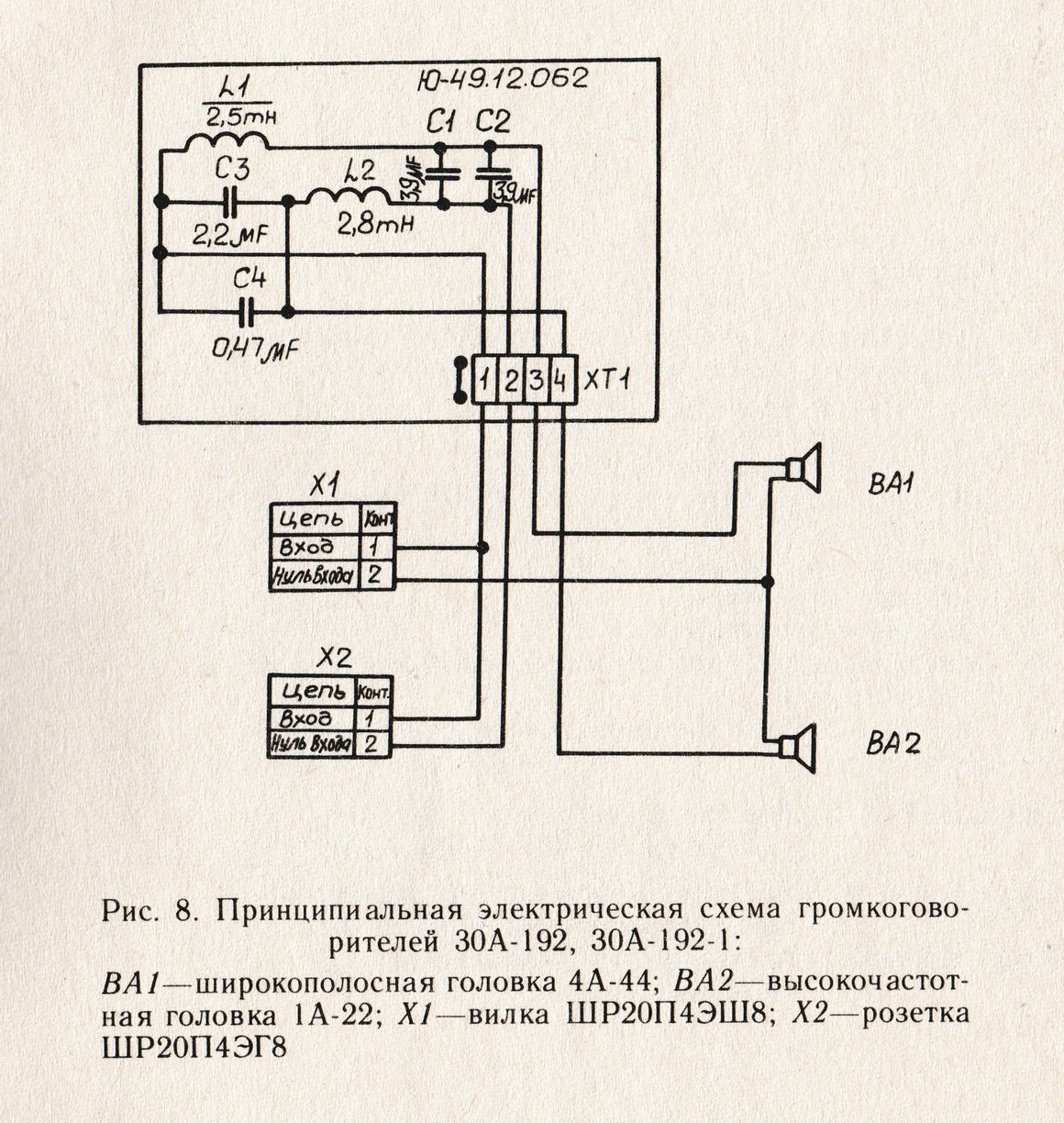

Схема фильтра громкоговорителя 30А-192 из [1]
Литература
- [1] Комплекс звуковоспроизводящей универсальной аппаратуры типа КЗВП-30. Техническое описание и инструкция по эксплуатации Ю-30.40.030 ТО, формуляр Ю-30.40.030 ФО. Л.: ЛОМО, 1991.
1)
В таблице характеристик [1] указано 50 Вт, что, вероятно, опечатка, т.к. на головке 4А-44 указано 12 Вт
