30А-218
30А-218 – громкоговоритель, разработанный НИКФИ и ЛОМО и выпускавшийся на заводе ЛОМО с 1985 г. Применены головки 4А-32-2 и 1А-22 с рупором цилиндрического фронта волны. Предназначены для подвеса на боковых и задней стенах кинотеатров и воспроизведения эффектов. Входили в комплекты аппаратуры: Звук 6-50/100М [1] и КЗТУ-25 "Суперфон" для малых залов [2] (см. таблицу).
Характеристики из [1, 2]:
| Типы головок | 4А-32-2, 1А-22 |
| Тип оформления | Фазоинвертор (НЧ), рупор (ВЧ) |
| Частота разделения, Гц | 1400 |
| Паспортная мощность, Вт | 25 |
| Сопротивление, Ом | 16 |
| Характеристическая чувствительность, Па*√Вт (дБ) | 1,26 (96) |
| Эффективно воспроизводимый диапазон частот, Гц | 40-16000 |
| Неравномерность ЧХ в диапазоне частот 60-10000 Гц, дБ | 8 |

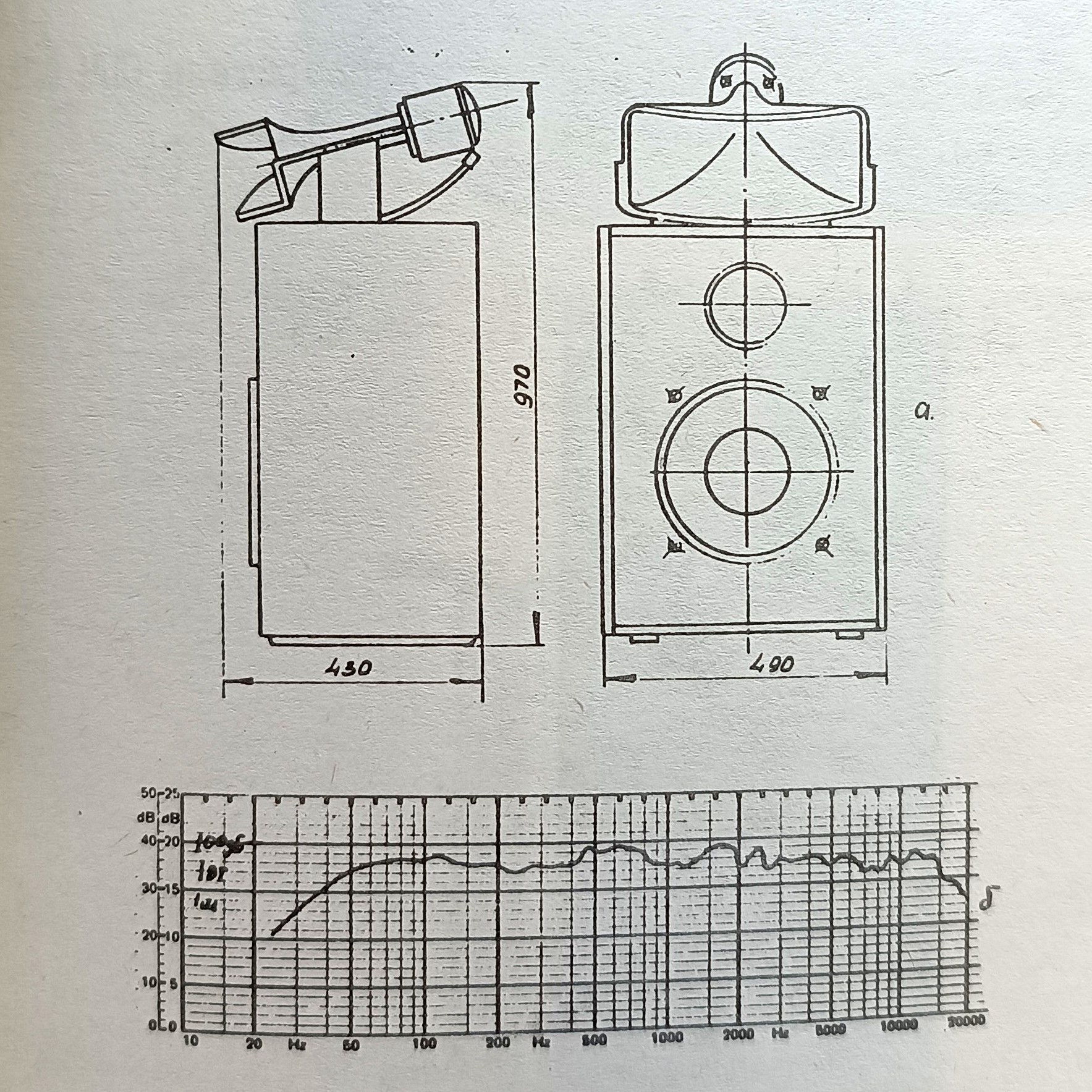

| Размер, мм | 980х490х430 |
| Масса, кг | 35 |
Для согласования громкоговорителя с усилителем по мощности в комплект аппаратуры включены согласующие трансформаторы типа 10К-98, позволяющие ступенчато изменять уровень звучания громкоговорителя на 8 дБ через 2 дБ [1]. Трансформатор 10К-98 позволяет подключать громкоговоритель как к ламповым усилителям с номинальным выходным напряжением 60 В, так и к транзисторным с выходным напряжением 20 В [2].
Разделительный фильтр
В громкоговорителях 30А-218 установлен фильтр, унифицированный с громкоговорителями 30А-142 (плата Ю.48.87.833).
Литература
- [1] Г. Волошин. Модернизация аппаратуры "Звук 6-50/100" // Киномеханик 1986 6, стр. 35-41.
- [2] Многоканальная стереофоническая система записи-воспроизведения звука кинофильмов повышенного качества "Суперфон". Сборник научных трудов НИКФИ. Под ред. Б. Г. Белкина. М.: НИКФИ, 1986.
- [3] Комплекс звуковоспроизводящей универсальной аппаратуры типа КЗВП-30. Техническое описание и инструкция по эксплуатации Ю-30.40.030 ТО. Л.: ЛОМО, 1991.
