30А-194

Громкоговоритель 30А-194 предназначен для воспроизведения звука в комплексах звуковоспроизводящей аппаратуры для вокально-инструментальных ансамблей и в системах звукоусиления и звуковоспроизведения [1]. Выпускался на ЛОМО с (как минимум) 1989 г., входил в состав комплекта "Солист" 2-го поколения для подзвучки сцены.

Технические характеристики [1]

Паспортная мощность, Вт	100
Номинальный диапазон частот, Гц	от 63 до 16000
Номинальный модуль полного электрического сопротивления, Ом	8
Габаритные размеры, мм	620×440×330
Масса, кг, не более	30

Описание

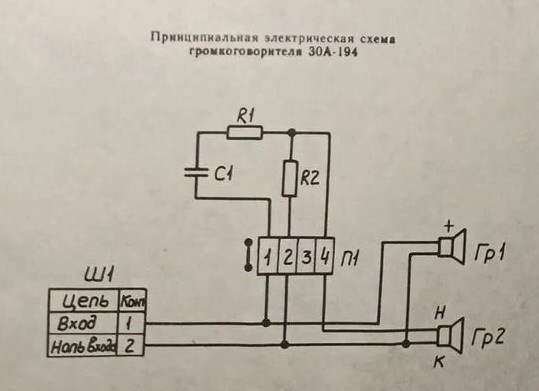

Схема фильтра громкоговорителя 30А-194. Гр1 – 2А-16-2, Гр2 - 1А-22

Двухполосный громкоговоритель 30А-194 выполнен в виде деревянного ящика-фазоинвертора. В качестве низкочастотного звена применена головка 2А-16-2, в качестве высокочастотного звена – головка 1А-22 с рупором. Низкочастотная, высокочастотная головки и труба фазоинвертора укреплены на передней стенке корпуса громкоговорителя. Ограничительный фильтр смонтирован на шасси и укреплен внутри корпуса громкоговорителя [1].

Литература

[1] Громкоговоритель 30A-194. Техническое описание и инструкция по эксплуатации. ЛОМО, 1989 г.
